MicSig SATO 1004

Увага, у нас версія: Master Kit

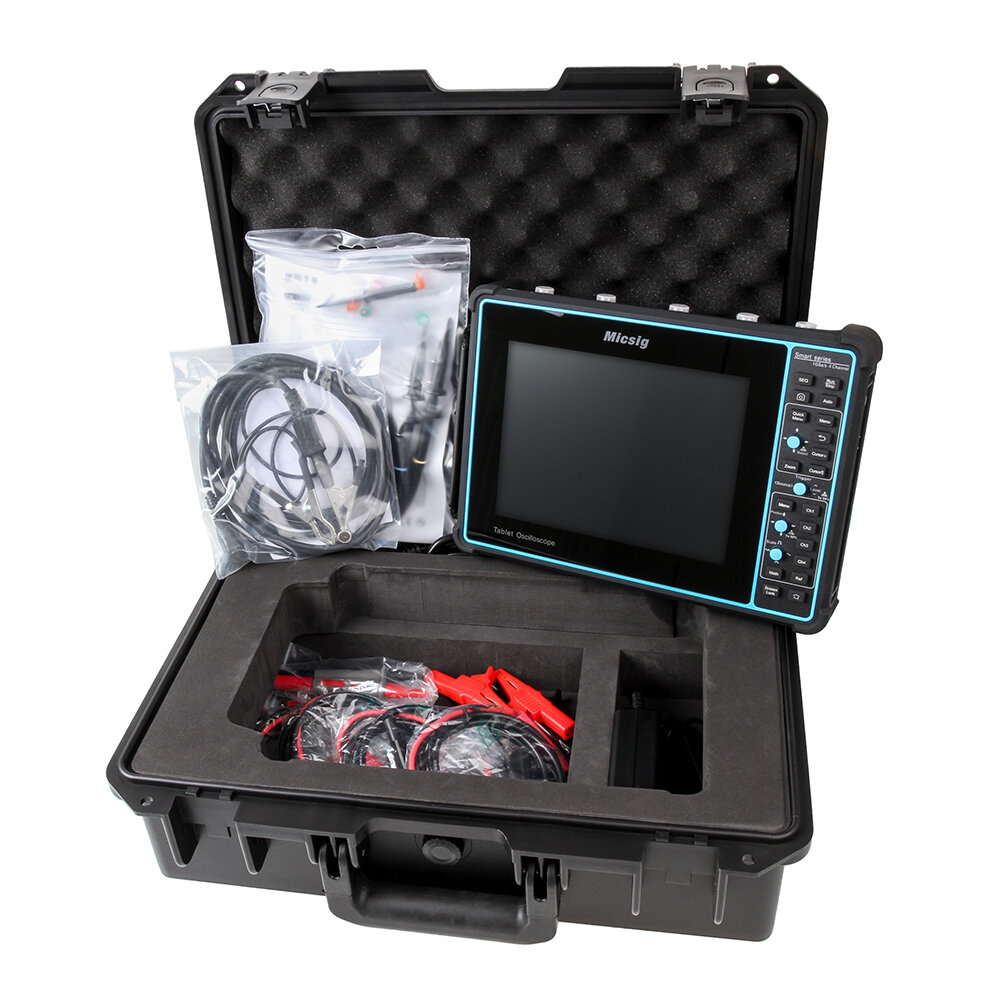

Різниця в комплектації з стандартним, в Master Kit додатково йдуть:

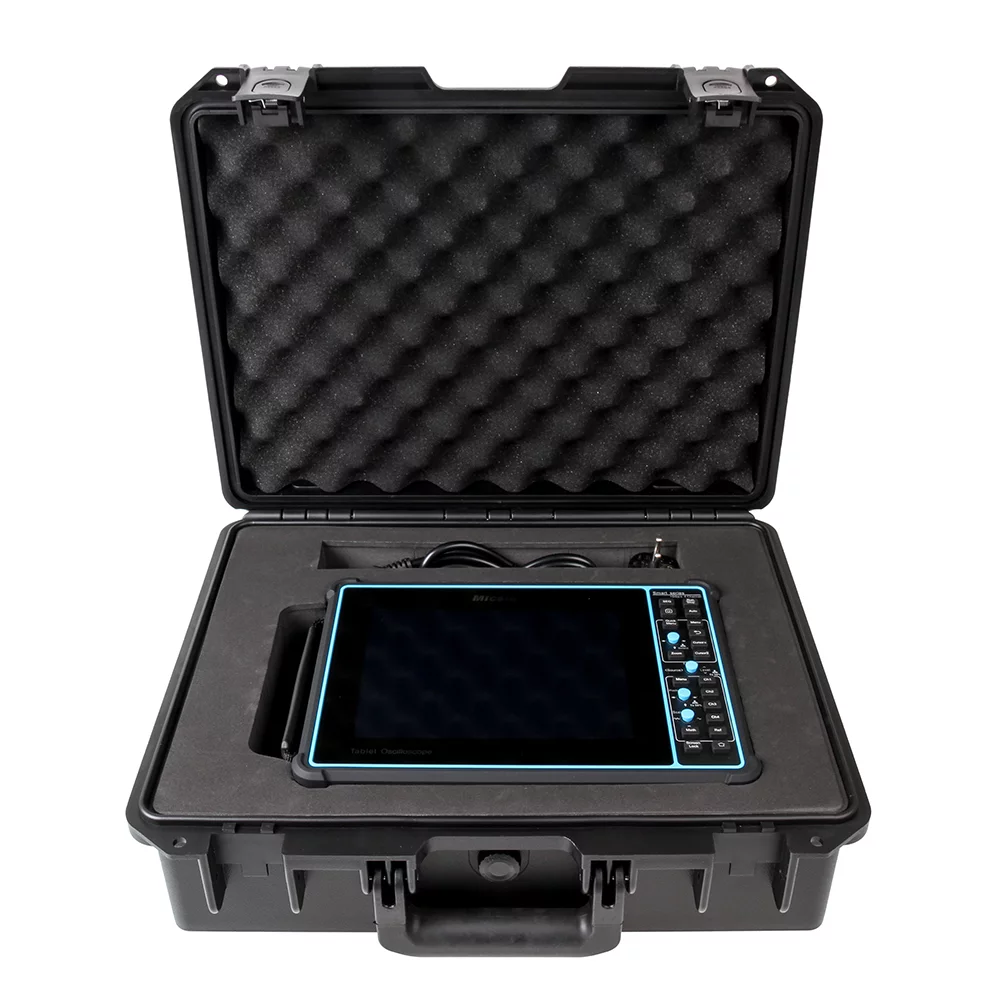

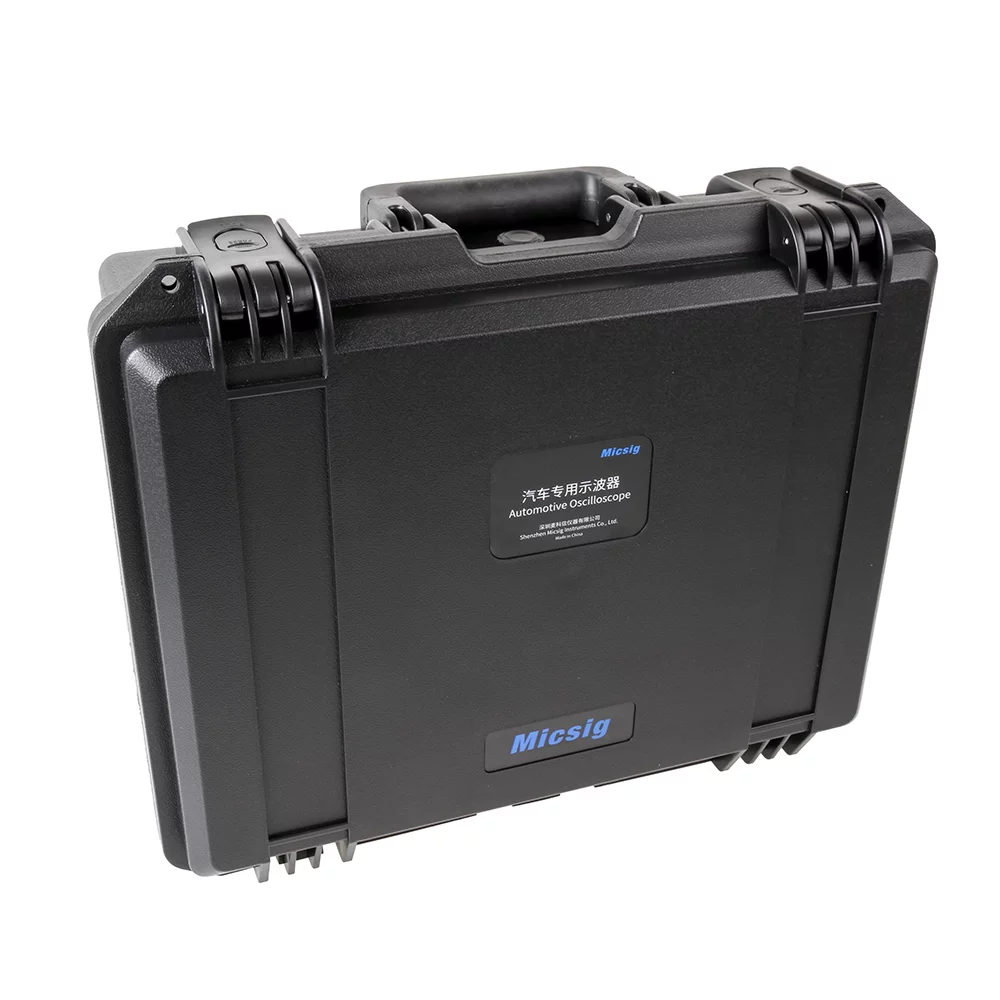

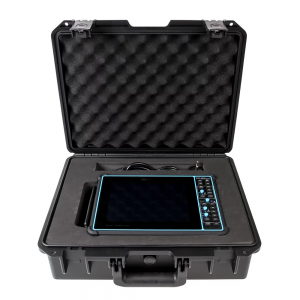

1. Кейс;
2. Ємнісний щуп для діагностики вторинного кола системи запалювання;
3. 2 х щуп мультиметр;

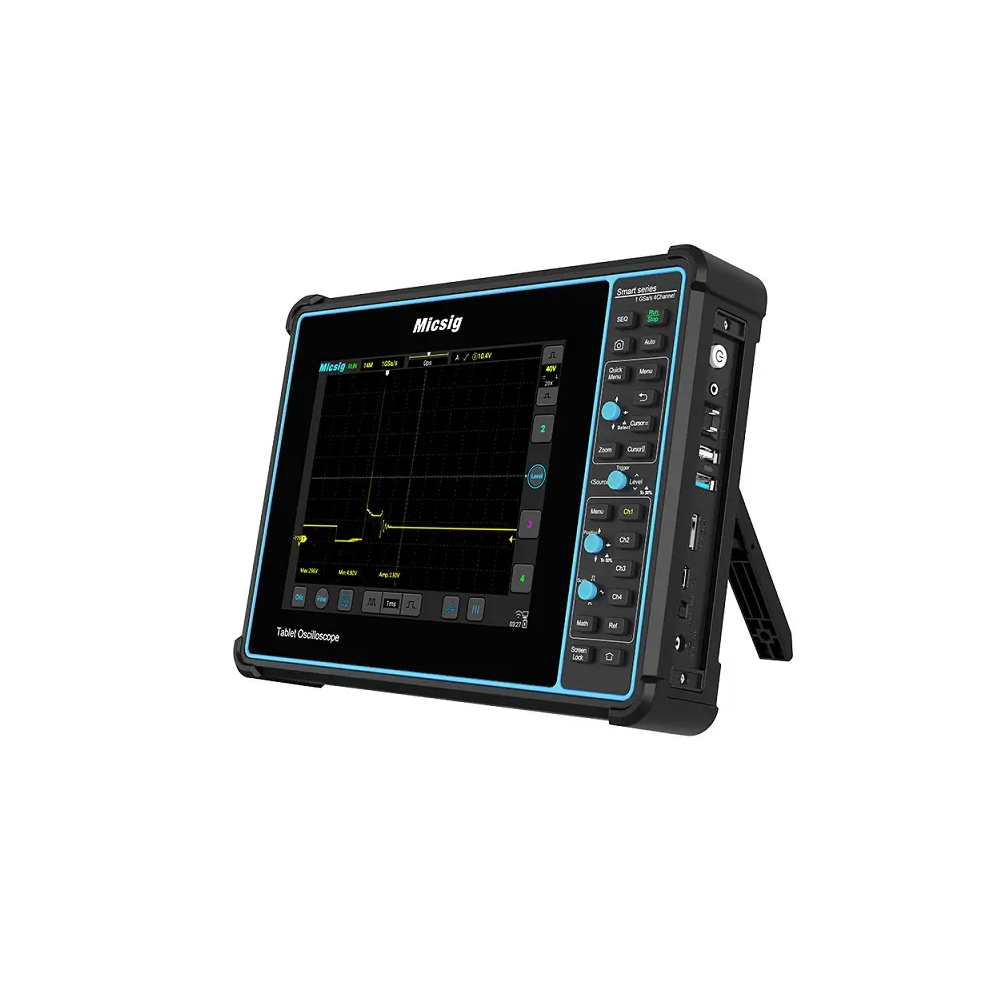

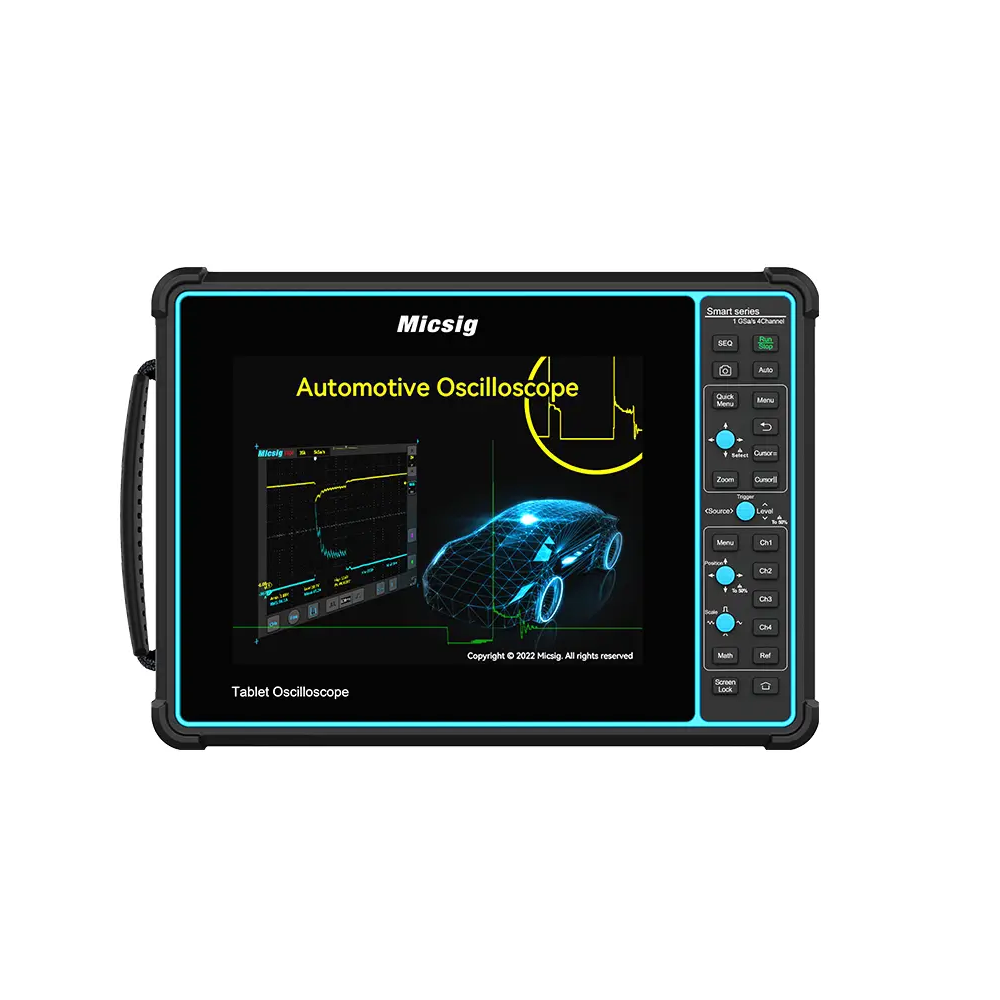

Micsig SATO1004 - це надпотужний автономй осцилограф для професійного використання. За своїми технічними характеристиками та функціоналом це одне з найкращих рішень на ринку автомобільних осцилографів.

Micsig SATO1004 має якісний дисплей 8", що в купі з акумулятором 7500 мАч дозволяє комфортно працювати весь робочий день без підзарядки. Завдяки можливості працювати одночасно з 4 каналами Ви зможете робити якісні комбіновані тести і зберігати всю необхідну інформацію безпосередньо на планшеті завдяки внутрішній пам'яті в 32 Гб.

Продуктивніть:

• Висока пропускна здатність, висока частота дискретизації, велика глибина пам'яті, відмінна продуктивність захвату сигналу

Портативніть та зручність:

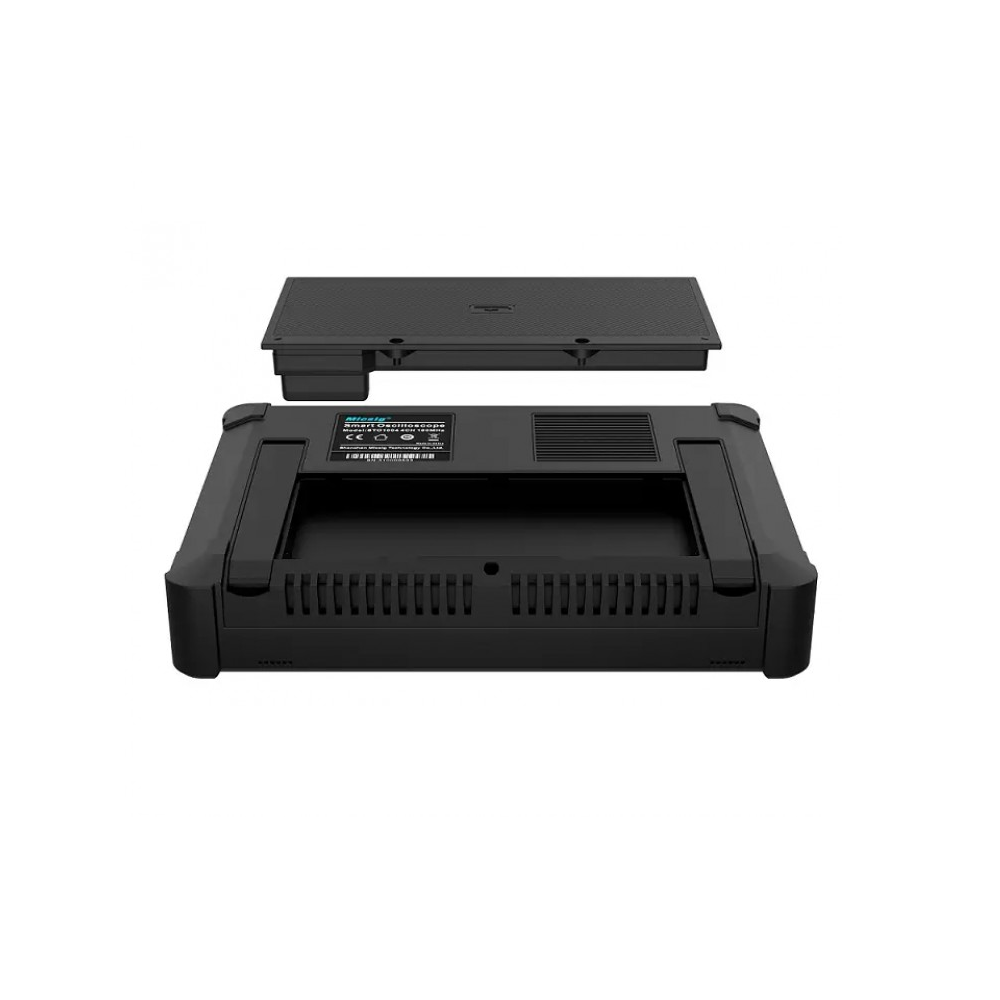

• Вбудований літій-іонний акумулятор ємністю 7500 мА/год підтримує роботу в польових умовах протягом 5 годин;
• Надійне блокування відключення живлення забезпечує безпеку при перенесенні та зберіганні;
• Задня підставка із трикутним з'єднанням забезпечує надійну фіксацію на столі.

Тести ланцюга заряджання / запуску:

• Підтримка зарядки/запуску 12В та 24В, пульсації зарядки, струму провертання та інших тестів

Різноманітні тести датчиків:

• Підтримує тестування ABS, педалі акселератора, положення дросельної заслінки, тиску палива, витратоміра повітря, колінвалу, розподільного валу, Knock, MAP і т.д.

Виконавчі механізми:

• Одне натискання для отримання сигналів швидко і легко. Підтримка різних тестів приводу: різні напруги та струми паливних форсунок, сигнали управління вентилятором, фази газорозподілу, що змінюються, електромагнітні клапани каністри, електромагнітні клапани EGR і т.д.

Запалювання:

• Включаючи випробування на первинне запалення, вторинне запалення та комбіновані випробування на первинне+вторинне запалювання.

Тест комунікаційних шин:

• CAN (CAN High / CAN Low), CAN FD, LIN, FlexRay, і K line

Комбіновані тести:

• Декілька каналів осцилографа можуть бути використані разом для проведення різних комбінованих тестів, таких як комбінований тест колінчастого та розподільчого валів, або комбінований тест первинного запалення та напруги паливних форсунок і т.д.

Багатофункціональна панель кнопок:

• Високоінтегровані багатофункціональні кнопки, інноваційні 5-позиційні навігаційні джойстики забезпечують швидке та точне керування різними операціями.

Модернізована внутрішня пам'ять об'ємом 32 ГБ:

• Дозволяє користувачам зберігати та отримувати доступ до об'ємних файлів, таких як сигнали, скріншоти та записані відео.

Дистанційне керування:

• Програмне забезпечення для ПК + додаток для мобільного телефону (Android/iOS) дистанційне керування через Wi-Fi, USB; Можливість доступу до інтернету для онлайн оновлення; Можливість проектування через порт HDMI для демонстрації з метою навчання та освіти.

Основні характеристики

Модель:  SATO1004

Полоса пропускання: 100MHz

Кількість каналів: 4

Частота дискретизації: 1 Гвиб/с (один канал)

Глибина запису: 70Mpts (один канал)

Допоміжне тестування: Тестування ланцюгів зарядки та пускових ланцюгів, Тестування сенсорів, Тестування приводів, Тестування систем запалювання, Тестування комунікаційних шин (в т.ч. CAN, LIN, Flexray, K line тощо), Комбіновані тести

Обмеження полоси пропускання: Повна пропускна здатність, Низькі частоти

Інтерфейси: Wi-Fi, USB 3.0/2.0 Host, USB Type-C, Заземлення, HDMI, Trigger out

Дисплей:  8" TFT РК-ємнісний сенсорний екран, 800*600 пікселів, 14*10 поділів

Габарити / Вага: 265*192*50 мм / 1.9 кг (з батареєю)

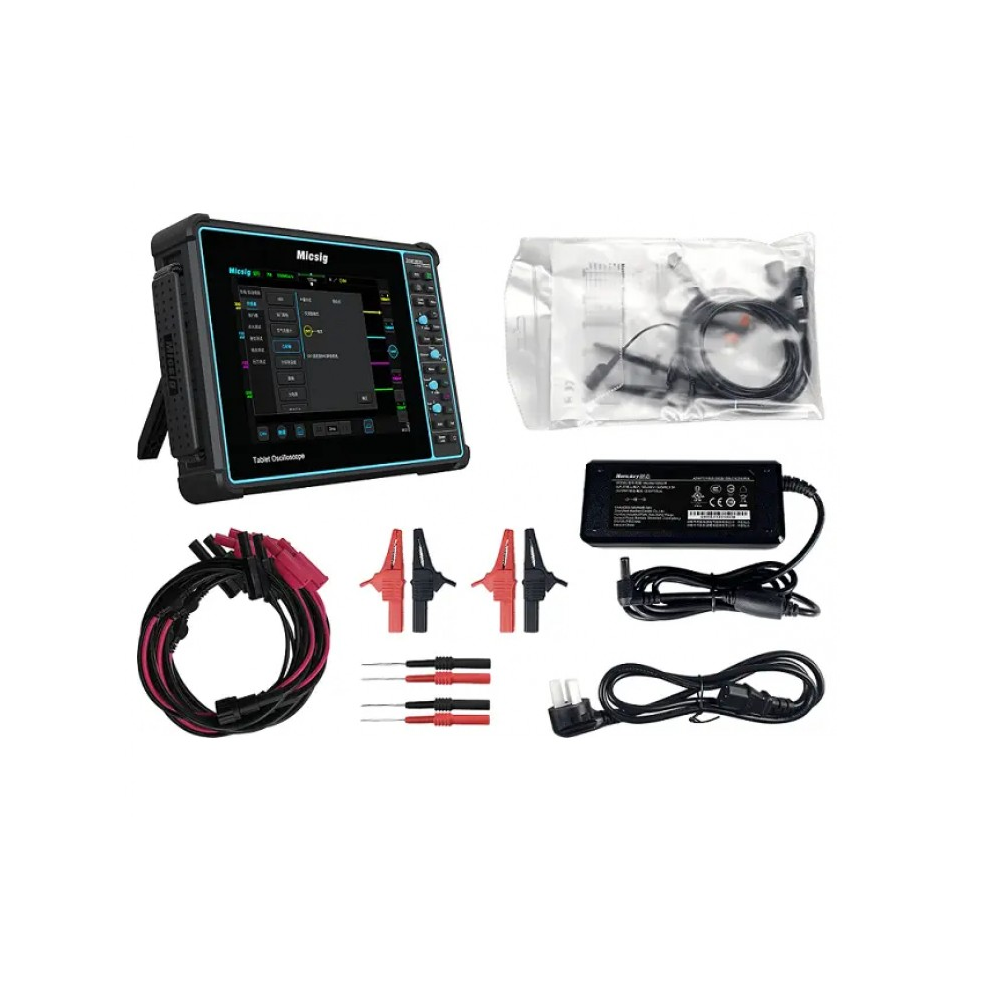

• Осцилограф SATO1004;

• Кабель живлення;

• Батарея;

• 2 х щуп з розділювачем;

• 4 х щуп-голка;

• 4 х зажими-крокодили;

• 4 х автомобільні щупи;

• 5 х ковпачок для щупа;

• Викрутка;

• Ємнісний щуп для діагностики вторинного кола системи запалювання (для Master Kit);

• 2 х щуп мультиметр (для Master Kit);

• Кейс (для Master Kit);

• Сертифікат калібрування;

• Посібник користувача;

• Гарантійний талон
