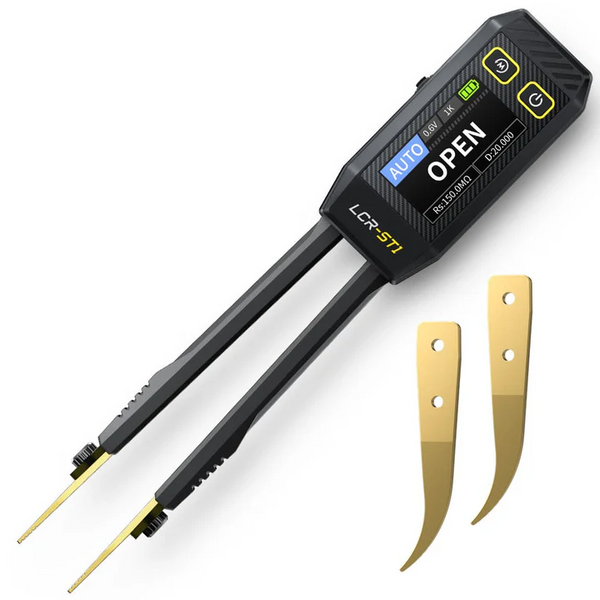

FNIRSI LCR-ST1: Умный пинцет, который экономит ваши нервы
FNIRSI LCR-ST1 — это инструмент, созданный, чтобы решить главную боль любого электронщика: работу с микроскопическими SMD-компонентами. Забудьте о попытках поймать деталь размером с песчинку огромными щупами мультиметра. Этот "умный пинцет" становится продолжением вашей руки. Вы просто берете компонент — и сразу видите его характеристики.

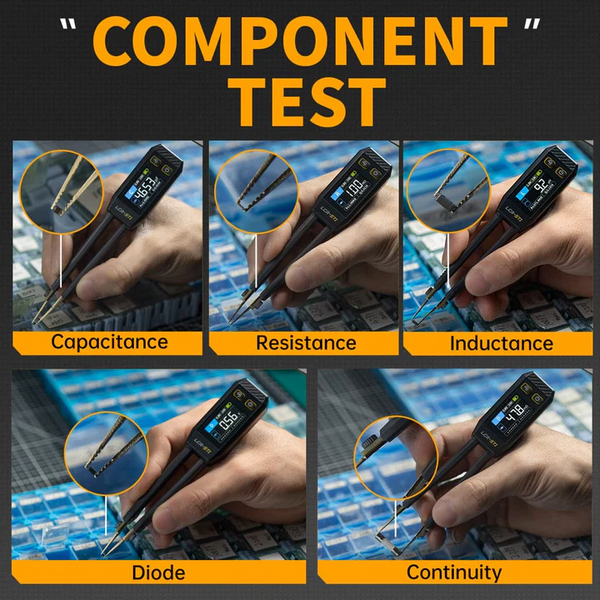

- • Эффект "Третьей руки": Позволяет удерживать деталь и измерять её одной рукой.
- • Мгновенная реакция: Автоматически определяет, что вы взяли — резистор, конденсатор или катушку.
- • Полноценный LCR-мост: Измеряет ESR, добротность (Q), тангенс угла потерь (D) и падение напряжения на диоде.
- • Частота 10 кГц: Профессиональная точность при измерении малых индуктивностей и емкостей.
Когда вам пригодится этот прибор?
1. Сортировка "SMD-салата"
У каждого мастера случалась беда: перевернулась коробочка с компонентами, или на столе осталась куча выпаянных деталей. Обычным тестером вы потратите часы на их сортировку. С LCR-ST1 это занимает минуты. Вы просто быстро перебираете детали пинцетом, а прибор сам переключает режимы и показывает номиналы.
2. Ремонт плотного монтажа (iPhone, Ноутбуки)

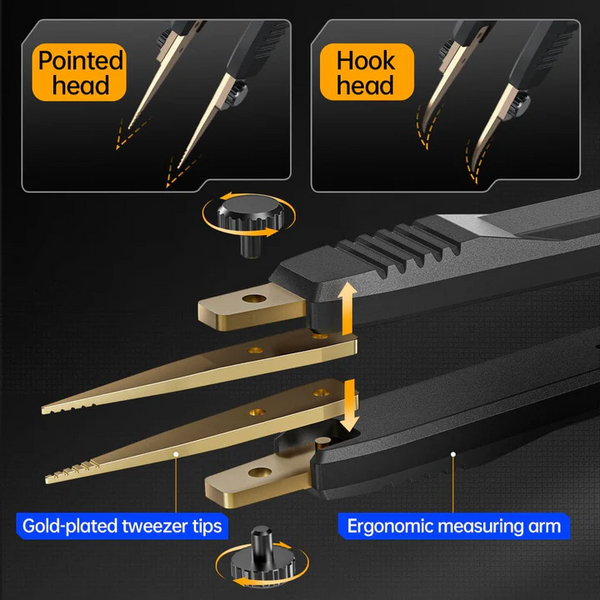

На современных платах детали стоят вплотную друг к другу. Массивные щупы мультиметра там просто не помещаются или замыкают соседние контакты. Тонкие позолоченные губки ST1 позволяют ювелирно "подлезть" к любому резистору 0402 и проверить его, часто даже без выпаивания.
3. Определение неизвестных компонентов
На керамических конденсаторах нет маркировки. Если вы забыли, откуда выпаяли деталь, или сомневаетесь в её исправности — пинцет моментально покажет емкость и, что самое важное, ESR. Если ESR высокий — конденсатор в мусорку, он "мертв".
Технические характеристики
| Параметр |
Значение |
| Режимы измерения |
C (Емкость), L (Индуктивность), R (Сопротивление), Diode |
| Вторичные параметры |
ESR, D (Потери), Q (Добротность) |
| Диапазон Емкости |
1 пФ — 22 мФ |
| Диапазон Индуктивности |
1 мкГн — 10 Гн |
| Тестовая частота |
100 Гц, 1 кГц, 10 кГц |
| Точность |
0.5% (базовая) |
| Дисплей |
1.14" Цветной (Автоповорот экрана) |
| Питание |
Встроенный АКБ 250 мАч |
?? ВНИМАНИЕ: Не забывайте разряжать конденсаторы перед замером! Подача высокого напряжения на щупы приведет к выходу прибора из строя.
Что в коробке?
- Пинцет Fnirsi LCR-ST1
- Жесткий защитный кейс на молнии
- Магнитная накладка (для крепления прибора на металл)
- Кабель USB Type-C
- Инструкция пользователя
