FNIRSI 2C53P: Интеллектуальный комбайн 3-в-1

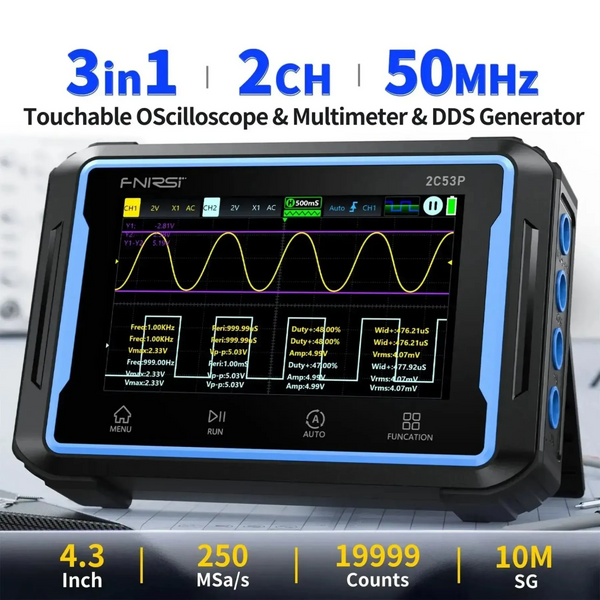

FNIRSI 2C53P — это мощная диагностическая станция, объединяющая двухканальный осциллограф (50 МГц), профессиональный мультиметр (20 000 отсчетов) и функциональный генератор сигналов (DDS).

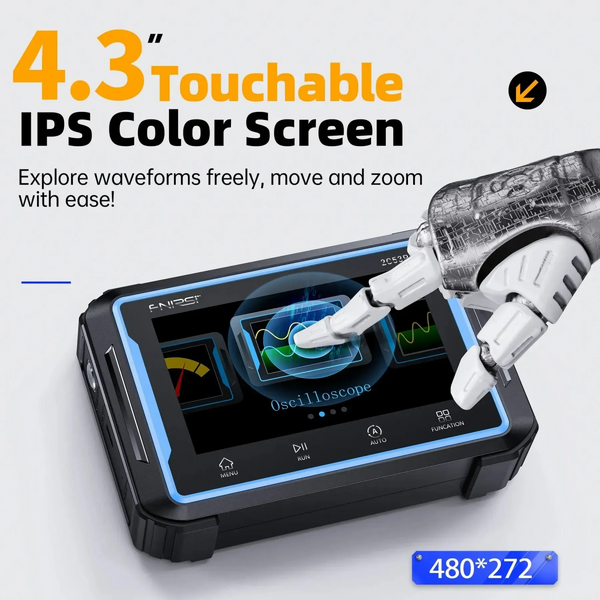

В отличие от кнопочных аналогов, здесь установлен 4.3-дюймовый сенсорный IPS-экран. Высокое разрешение и защитное стекло дают четкую картинку, а управление жестами делает настройку молниеносной.
Применение на практике
Идеален для автоэлектрика. Полосы пропускания 50 МГц с запасом хватает для CAN-шины, LIN, сигналов зажигания и датчиков ДПКВ/ДПРВ.
Встроенный генератор позволяет имитировать сигналы датчиков для проверки ЭБУ, а мультиметром можно тут же прозвонить цепи. Всё это — одним прибором, без лишних проводов.
- Архитектура FPGA+MCU+ADC: Обработка сигнала без лагов.
- Защита Anti-Burn: До 400В (DC+AC) в режиме осциллографа (10X).
- True RMS Мультиметр: Точность 20 000 отсчетов (уровень Fluke).
- DDS Генератор: 12 форм сигналов с настройкой частоты.
- Автономность: АКБ 4000 мАч (полный рабочий день).
Комплектация
В комплекте всё необходимое: 2 щупа P6100 (100 МГц), щупы для мультиметра со сменными иглами, зажимы "крокодил" для генератора и кабель USB-C.
Подробные характеристики
1. Осциллограф
| Каналы |
2 независимых |
| Полоса пропускания |
50 МГц |
| Дискретизация |
250 Мвыб/с (1 канал), 125 Мвыб/с (2 канала) |
| Входной импеданс |
1 МОм |
| Макс. напряжение |
400В (делитель 10X) |
| Измерения |
Амплитуда, Время, Частота, Курсоры |
2. Мультиметр (True RMS)
| Напряжение DC |
до 999.9В ±(0.5%+3) |
| Напряжение AC |
до 750.0В ±(1%+3) |
| Ток DC/AC |
до 9.999А |
| Сопротивление |
до 99.99М Ом |
| Емкость |
до 99.99мФ |
3. Генератор (DDS)
| Частота (Синус) |
0 — 10 МГц |
| Амплитуда |
0.1В — 3.0В |
| Формы сигнала |
12 видов (Синус, Меандр, Пила, Шум и др.) |
4. Общие
| Дисплей |
4.3" IPS Touch (480*272) |
| Питание |
Li-Ion 4000 мАч |
| Размеры |
145 x 98 x 35 мм |
Частые вопросы
В: Может ли он измерять 220В?
О: Как мультиметр — ДА (до 750В). Как осциллограф — ДА, но только с щупом в режиме 10X (до 400В пик). В режиме 1X подавать 220В нельзя.
В: Можно ли использовать осциллограф и генератор одновременно?
О: Да, вы можете подавать сигнал генератором и сразу наблюдать его на экране осциллографа.
