Автосканер XTOOL Prodigy з J2534, топологією та ADAS

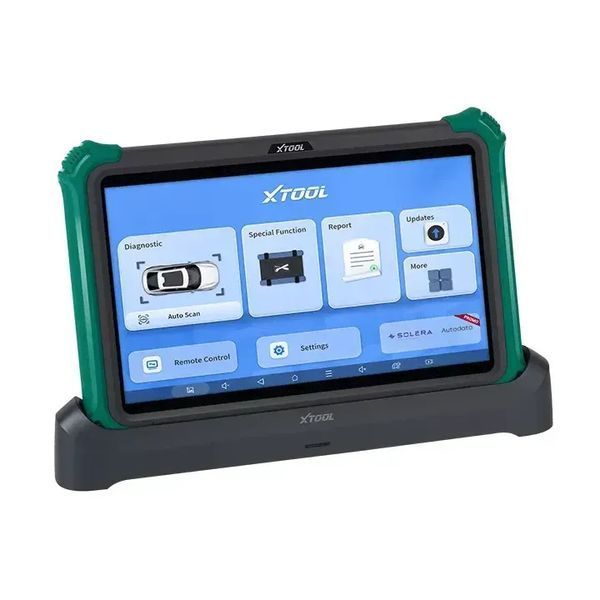

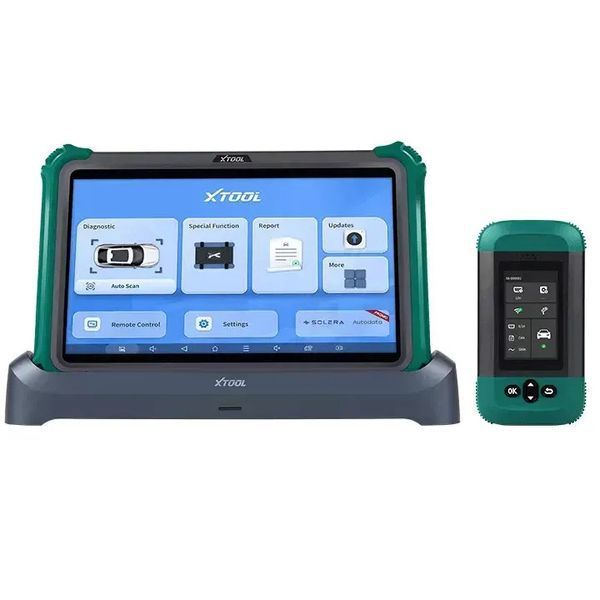

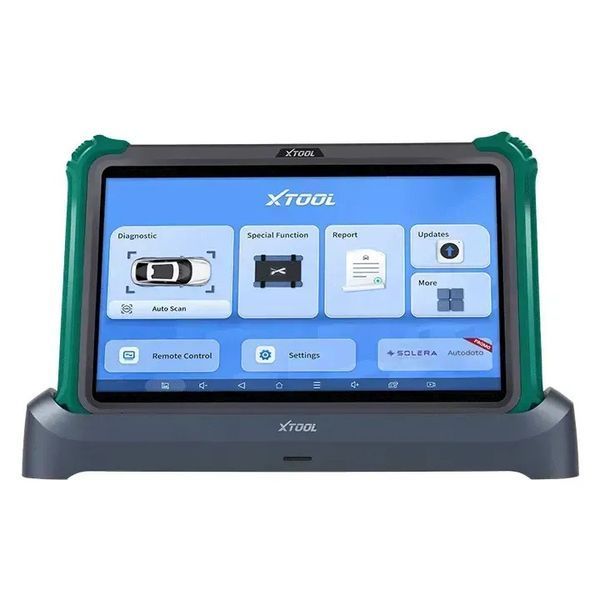

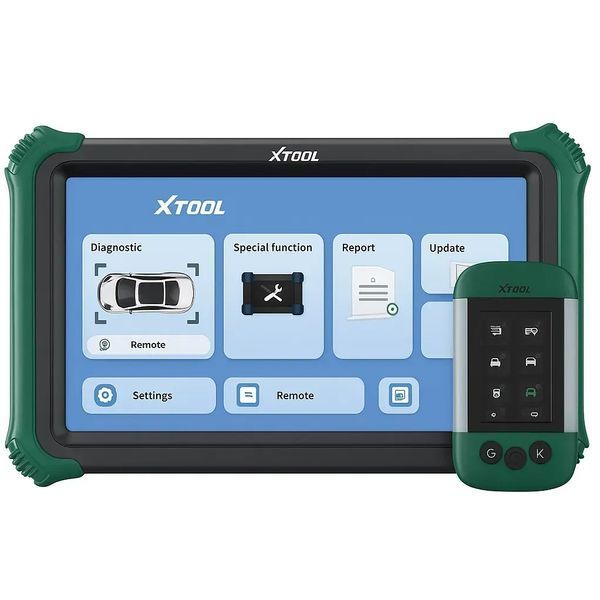

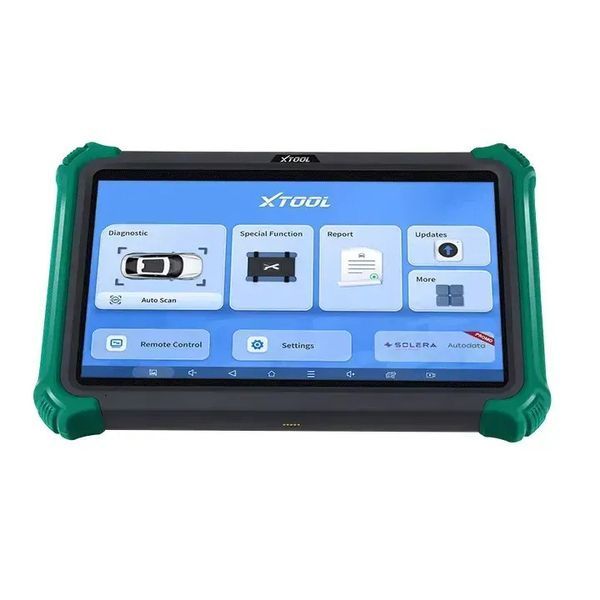

Автосканер XTOOL Prodigy

XTOOL Prodigy — флагманський мультимарковий автосканер дилерського рівня для професійної діагностики, кодування, програмування та обслуговування сучасних автомобілів. Модель оснащена 13,3-дюймовим Full HD дисплеєм, восьмиядерним процесором, пам’яттю 8/256 ГБ і професійним VCI-модулем із підтримкою CAN FD, DoIP та J2534.

Сканер розрахований на СТО, діагностичні центри, автоелектриків і майстерні, які працюють із сучасними електронними системами, захищеними шлюзами, ADAS і програмуванням блоків керування.

Діагностика всіх систем

XTOOL Prodigy забезпечує доступ до всіх підтримуваних електронних систем автомобіля:

• двигуна;

• автоматичної трансмісії;

• ABS та ESP;

• подушок безпеки SRS;

• кузовної електроніки BCM;

• клімат-контролю;

• іммобілайзера;

• панелі приладів;

• рульового керування;

• підвіски;

• систем освітлення;

• електроніки дверей і сидінь;

• систем допомоги водієві;

• інших доступних блоків.

Заявлене покриття понад 70 марок і 5000 моделей європейського, американського та азійського ринків. Фактична підтримка залежить від марки, моделі, року випуску, комплектації та встановленого блока керування.

Основні діагностичні можливості

• автоматичне визначення автомобіля за VIN-кодом;

• автоматичне сканування електронних систем;

• зчитування інформації про блоки керування;

• зчитування та видалення кодів несправностей;

• відображення параметрів у реальному часі;

• побудова графіків Live Data;

• перегляд стоп-кадру несправності;

• перевірка пробігу в доступних блоках;

• автоматичне формування діагностичних звітів;

• створення звітів до та після ремонту;

• збереження історії обслуговування.

Топологія електронних блоків

Функція Topology Mapping формує графічну схему електронної архітектури автомобіля. На одному екрані можна побачити доступні блоки, зв’язки між ними та поточний стан систем.

Топологія допомагає швидше визначити блоки з помилками, оцінити можливі проблеми обміну даними та контролювати результат після ремонту. Доступність залежить від автомобіля.

Активні тести

Двонаправлене керування дозволяє надсилати команди електронним блокам і перевіряти реакцію підтримуваних виконавчих механізмів:

• вентиляторів;

• паливних насосів;

• форсунок;

• реле та клапанів;

• освітлення;

• склопідіймачів;

• центрального замка;

• електронного стоянкового гальма;

• інших доступних компонентів.

Точний набір активних тестів визначається електронною системою конкретного автомобіля.

ECU-кодування та адаптації

XTOOL Prodigy підтримує:

• кодування електронних блоків;

• адаптації після ремонту або заміни компонентів;

• персоналізацію доступних функцій;

• конфігурацію встановлених модулів;

• офлайн-кодування та програмування;

• онлайн-кодування для підтримуваних марок;

• онлайн-програмування окремих блоків.

Окремо заявлена підтримка онлайн- та офлайн-кодування і програмування Jaguar та Land Rover. Перелік операцій для інших марок потрібно перевіряти за автомобілем.

J2534 Pass-Thru

Комплектний VCI підтримує стандарт SAE J2534 і може використовуватися як інтерфейс Pass-Thru для роботи з оригінальним програмним забезпеченням сумісних автовиробників.

Для дилерського онлайн-програмування можуть додатково знадобитися:

• комп’ютер із відповідним ПЗ;

• обліковий запис на порталі автовиробника;

• платна підписка або разовий доступ;

• стабільне інтернет-з’єднання;

• зовнішнє стабілізоване джерело живлення автомобіля.

Наявність J2534 не включає підписки та доступ до серверів автомобільних брендів.

53 сервісні функції

XTOOL Prodigy підтримує 53 заявлені операції обслуговування та адаптації, серед яких:

• скидання інтервалу заміни оливи;

• сервіс електронного стоянкового гальма;

• калібрування датчика кута повороту керма;

• реєстрація та адаптація акумулятора;

• регенерація DPF і GPF;

• прокачування ABS;

• адаптація дросельної заслонки;

• кодування форсунок;

• адаптація коробки передач і зчеплення;

• обслуговування AdBlue;

• скидання NOx та EGR;

• калібрування підвіски;

• налаштування розміру шин;

• ініціалізація склопідіймачів, люка та сидінь;

• регулювання фар;

• адаптація кондиціонера;

• запис VIN;

• сервіс високовольтної батареї;

• інші операції залежно від автомобіля.

Кількість і склад доступних функцій залежать від моделі, року випуску та електронного блока.

Ведена діагностика

Для сумісних автомобілів передбачені структуровані діагностичні процедури, зокрема BMW Test Plan та ведені функції для окремих автомобілів VAG.

Такі процедури допомагають послідовно виконувати перевірки та зіставляти коди несправностей із параметрами систем. Їх доступність залежить від встановленого програмного пакета та автомобіля.

Інтелектуальна діагностична підтримка

Актуальна платформа XTOOL може надавати інтелектуальне тлумачення кодів несправностей, рекомендації щодо подальших перевірок і допоміжну інформацію для діагностичного процесу.

Ці підказки є допоміжним інструментом і не замінюють перевірку параметрів Live Data, електричних схем, технічної документації та самого автомобіля. Наявність окремих хмарних функцій може залежати від версії програмного забезпечення та регіону.

Autodata Direct Hit

Для Prodigy заявлена інтеграція з професійною інформаційною базою Autodata Direct Hit, яка може містити технічну інформацію, типові несправності, процедури перевірки та ремонтні матеріали.

Термін і умови доступу до бази необхідно перевіряти для конкретної поставки, оскільки вони можуть відрізнятися залежно від регіону та активації.

CAN FD, DoIP і захищені шлюзи

Сканер підтримує сучасні та стандартні діагностичні протоколи:

• CAN FD;

• DoIP;

• SAE J2534;

• D-PDU;

• SAE J1939;

• SAE J2411;

• SAE J1850 VPW/PWM;

• ISO 14230-4 KWP2000;

• ISO 15765-4 CAN;

• ISO 9141-2;

• ISO 14229 UDS;

• ISO 11898-2.

Також заявлена підтримка FCA SGW, Mercedes-Benz SGW і SFD першого покоління. Доступ через захищені шлюзи може вимагати інтернет-з’єднання, авторизації та окремого облікового запису.

Підтримка SFD2 окремо не заявлена.

Калібрування ADAS

XTOOL Prodigy підтримує калібрування сумісних систем допомоги водієві:

• фронтальних камер;

• радарів;

• систем контролю смуги;

• систем попередження зіткнень;

• інших підтримуваних компонентів ADAS.

Для виконання калібрування потрібні відповідний стенд XTOOL, мішені, аксесуари та належно підготовлене робоче місце. Вони не входять до стандартного комплекту сканера.

Гібриди та електромобілі

Prodigy підтримує діагностику сумісних гібридних і електричних автомобілів. У переліку сервісних функцій заявлені операції для високовольтної батареї.

Окремий комплекс Battery Pack Detection для поглибленого тестування батарейних модулів до стандартної конфігурації не входить. Для Tesla потрібен спеціальний кабель, який купується окремо.

Робота з TPMS та IMMO

Сканер підтримує сервісні процедури TPMS, включно зі скиданням і навчанням системи на сумісних автомобілях. Для програмування універсальних датчиків потрібен додатковий сумісний TPMS-пристрій XTOOL.

Також підтримуються функції іммобілайзера та робота з додатковими програматорами KC100 і KC501. Можливості залежать від автомобіля, комплекту обладнання та рівня доступу.

Три роки оновлень

У комплект входять 3 роки безкоштовних оновлень діагностичного програмного забезпечення.

Після завершення цього терміну встановлене програмне забезпечення зазвичай залишається доступним, але для отримання нових версій і розширення покриття може знадобитися платне продовження. Вартість необхідно уточнювати на момент продовження.

Апаратні характеристики

• дисплей: 13,3 дюйма, 1920 × 1080;

• операційна система: Android 10;

• процесор: восьмиядерний, 4 × 2,2 ГГц Cortex-A73 та 4 × 1,8 ГГц Cortex-A53;

• оперативна пам’ять: 8 ГБ;

• вбудована пам’ять: 256 ГБ;

• основна камера: 13 Мп;

• акумулятор: 9600 мА·год, 7,2 В;

• Wi-Fi: 2,4 та 5 ГГц;

• Bluetooth: BLE 5.0;

• підключення: Wi-Fi, USB Type-C та VGA;

• робочий діапазон VCI: 9–36 В;

• робоча температура: від 0 до +40 °C;

• температура зберігання: від −10 до +50 °C.

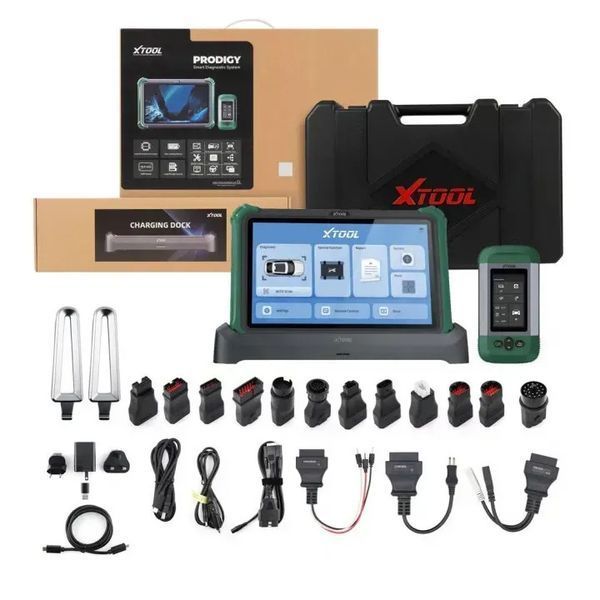

Комплектація

• діагностичний планшет XTOOL Prodigy;

• професійний VCI-модуль із J2534;

• зарядна док-станція;

• блок живлення 5 В, 3 А;

• кабель Type-C — Type-C;

• кабель Type-C — Type-B;

• адаптер Type-C — Type-A;

• основний кабель DB15 — OBD2;

• кабель живлення PD-12V;

• кабель живлення від прикурювача;

• перехідники BENZ-14 і BENZ-38;

• перехідник BMW-20;

• перехідники Citroen, Fiat, GM/Daewoo, Honda, Kia, Hyundai, Mazda, Mitsubishi, Nissan, Suzuki, Toyota та VW/Audi;

• універсальний перехідник;

• кейс для зберігання;

• коротка інструкція;

• сертифікат якості.

Гарантійний термін — 24 місяці.
