Автосканер Thinkcar ThinkTool Master CV для вантажних авто

Автосканер Thinkcar ThinkTool Master CV

Thinkcar ThinkTool Master CV — професійний діагностичний комплекс для вантажних автомобілів, автобусів, комерційного транспорту, будівельної, сільськогосподарської та іншої спеціальної техніки. Сканер працює з бортовими мережами 12 і 24 В, підтримує дорожню та позашляхову техніку й забезпечує діагностику всіх доступних електронних систем.

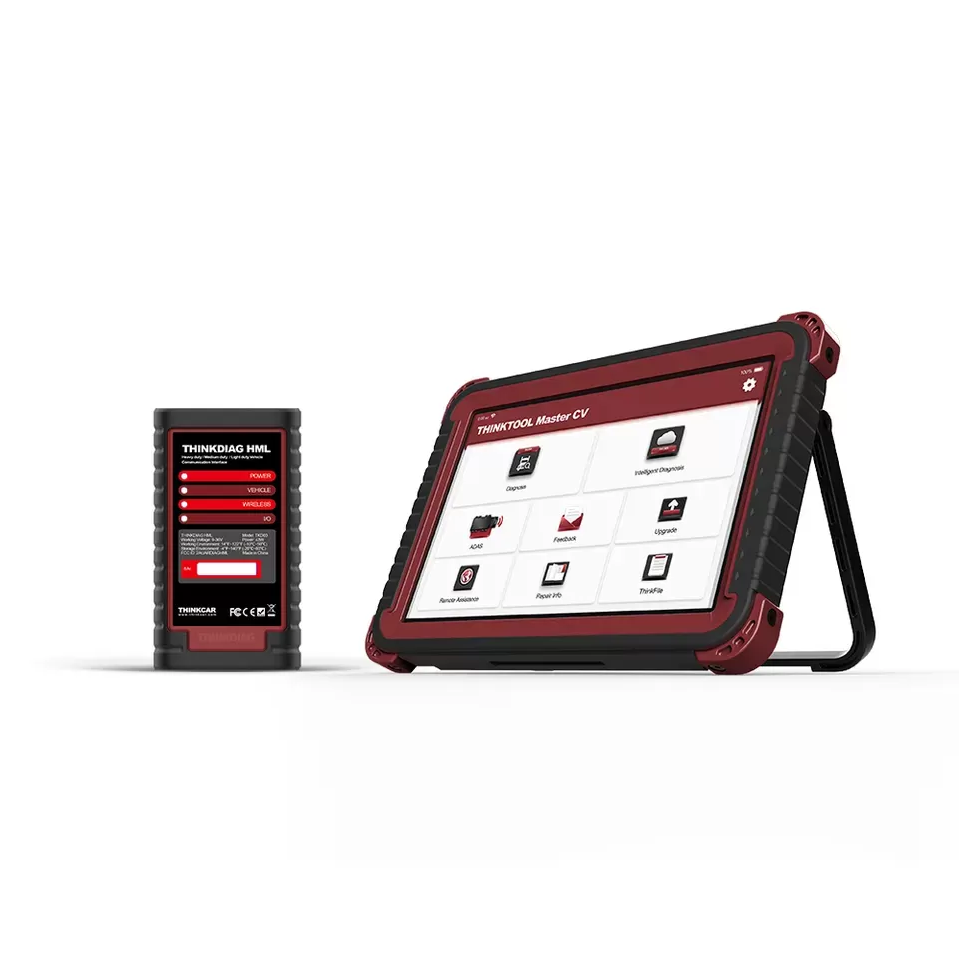

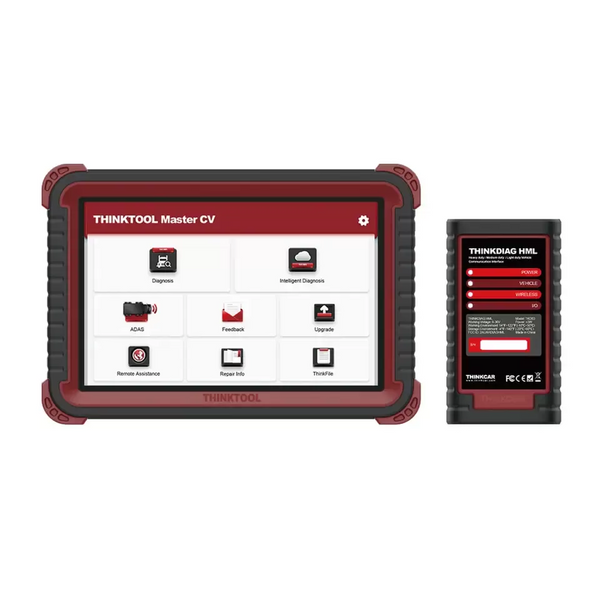

Комплект складається з 10-дюймового діагностичного планшета, професійного модуля ThinkDiag HML VCI та набору перехідників для стандартних і спеціалізованих діагностичних роз’ємів.

Підтримка вантажного транспорту та спецтехніки

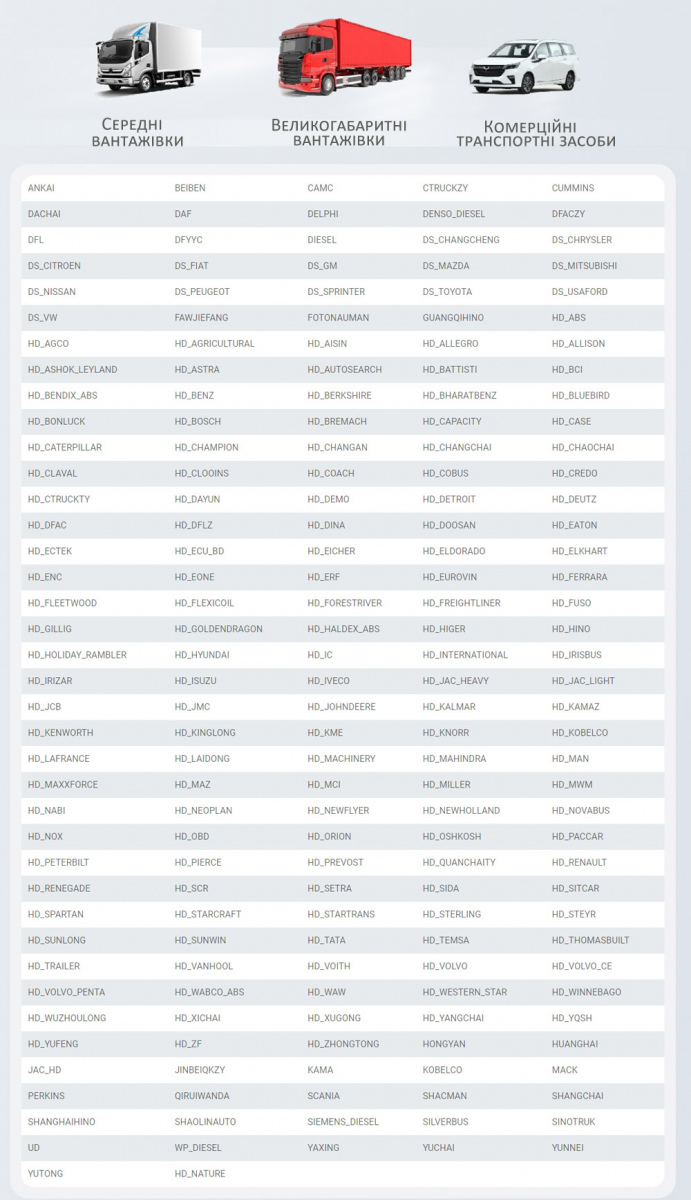

ThinkTool Master CV підтримує понад 200 марок комерційного транспорту й техніки:

• Mercedes-Benz;

• MAN;

• Volvo;

• Scania;

• DAF;

• Iveco;

• Renault Trucks;

• Freightliner;

• International;

• Kenworth;

• Peterbilt;

• Western Star;

• Mack;

• Isuzu;

• Hino;

• Fuso;

• UD;

• Hyundai;

• Ford;

• Caterpillar;

• Cummins;

• John Deere;

• JCB;

• Case;

• New Holland;

• Doosan;

• Kobelco;

• Yutong;

• King Long;

• Temsa;

• Neoplan;

• Setra;

• системи WABCO, Knorr-Bremse, Bosch, Delphi, Denso, ZF, Voith та інші.

Сканер підходить для вантажівок, тягачів, причепів, автобусів, комерційних фургонів, будівельної, дорожньої, кар’єрної, складської та сільськогосподарської техніки.

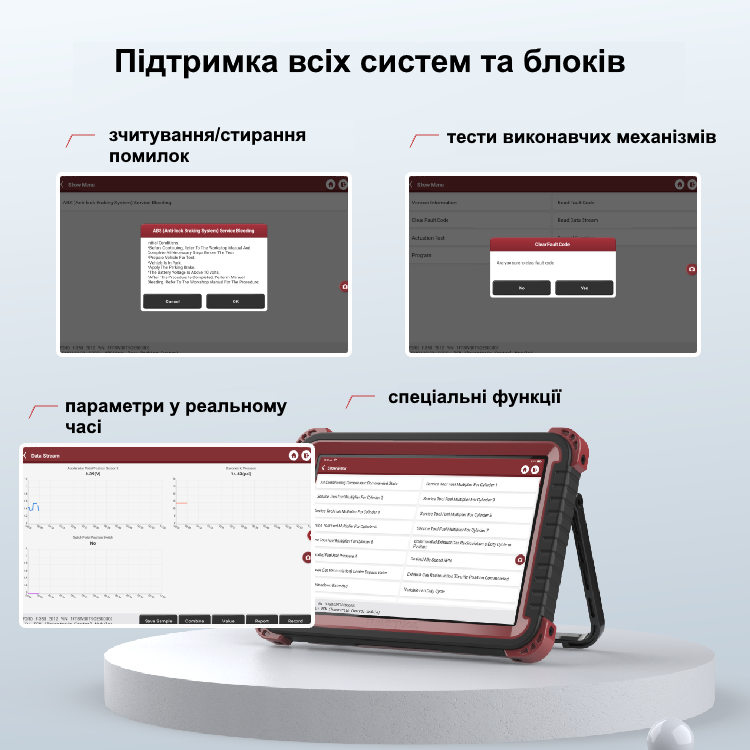

Діагностика всіх систем

ThinkTool Master CV працює з усіма доступними електронними блоками:

• системою керування двигуном;

• автоматичною та роботизованою трансмісією;

• ABS, EBS та ESP;

• пневматичною гальмівною системою;

• системою SCR та AdBlue;

• сажовим фільтром DPF;

• системою впорскування;

• електронною підвіскою;

• пневматичною підвіскою;

• системою керування кузовом;

• панеллю приладів;

• кліматичною системою;

• системою круїз-контролю;

• приводом відбору потужності PTO;

• системами освітлення;

• електронними системами причепа;

• іншими блоками встановленої техніки.

Основні діагностичні можливості:

• автоматичне визначення транспортного засобу за VIN-кодом;

• автоматичне сканування електронних систем;

• зчитування інформації про блоки керування;

• читання та видалення кодів несправностей;

• перегляд стоп-кадру;

• відображення параметрів у реальному часі;

• запис і графічне порівняння параметрів;

• перевірка пробігу в доступних електронних блоках;

• створення та збереження діагностичних звітів;

• ведення історії обслуговування техніки.

Двонапрямні активні тести

ThinkTool Master CV підтримує керування виконавчими механізмами без демонтажу компонентів. Сканер надсилає команди електронним блокам і дозволяє перевіряти роботу обладнання безпосередньо на транспортному засобі.

Залежно від моделі техніки доступні тести:

• форсунок;

• паливного насоса;

• клапанів і соленоїдів;

• електронного вентилятора;

• компресора;

• системи ABS та EBS;

• клапанів пневматичної системи;

• привода VGT;

• системи SCR;

• компонентів трансмісії;

• освітлення;

• кліматичної системи;

• інших виконавчих механізмів.

13 спеціальних функцій

ThinkTool Master CV підтримує 13 основних сервісних операцій для комерційної техніки:

1. Регенерація сажового фільтра DPF.

2. Кодування форсунок.

3. Скидання індикатора обслуговування MIL.

4. Підтвердження проведеного технічного обслуговування.

5. Налаштування кількості впорскування пального.

6. Скидання після заміни сажового фільтра.

7. Скидання датчика диференціального тиску.

8. Скидання клапана обмеження тиску.

9. Прокачування системи AdBlue.

10. Встановлення та калібрування електронного привода VGT.

11. Скидання даних поїздки.

12. Перевірка ефективності системи SCR на стоянці.

13. Скидання накопичувача золи DPF.

Адаптації та калібрування

Для підтримуваних транспортних засобів доступні:

• налаштування обертів холостого ходу;

• встановлення обмеження швидкості;

• налаштування круїз-контролю;

• калібрування привода відбору потужності PTO;

• налаштування системи Idle Stop;

• калібрування датчика рівня охолоджувальної рідини;

• налаштування клапана моторного гальма;

• калібрування підігріву впускного повітря;

• налаштування контролера швидкості;

• калібрування датчика тиску оливи;

• керування електронним вентилятором;

• адаптація ABS;

• адаптація автоматичної трансмісії;

• кодування та конфігурація електронних блоків.

Кодування та програмування блоків

ThinkTool Master CV підтримує офлайн- і онлайн-кодування, адаптацію, конфігурацію та програмування електронних блоків на сумісній комерційній техніці.

Функції можуть використовуватися під час заміни блока, відновлення конфігурації, адаптації компонентів, встановлення нових параметрів і оновлення програмного забезпечення електронних модулів.

Топологія електронних блоків

Топологічна карта відображає електронні блоки та зв’язки між ними у вигляді структурної схеми. Кольорові позначення допомагають швидко побачити справні, несправні та недоступні модулі.

Безпосередньо з топологічної карти можна перейти до потрібного блока, переглянути коди несправностей і запустити діагностичні операції.

Калібрування ADAS

ThinkTool Master CV підтримує калібрування систем допомоги водієві вантажного транспорту:

• адаптивного круїз-контролю ACC;

• системи попередження про виїзд зі смуги LDW;

• камер кругового огляду AVM;

• систем контролю сліпих зон BSD;

• камер і радарних датчиків.

Для виконання калібрування потрібен сумісний стенд Thinkcar HD ADAS та активація програмного забезпечення. ADAS-обладнання купується окремо.

Модуль ThinkDiag HML VCI

Професійний ThinkDiag HML VCI підтримує бортові мережі 12 і 24 В та працює з сучасними й попередніми поколіннями комерційної техніки.

Підтримувані протоколи включають:

• SAE J1939;

• SAE J1708;

• ISO 15765;

• ISO 14229 UDS;

• ISO 14230 KWP2000;

• ISO 9141;

• SAE J1850 VPW/PWM;

• D-PDU;

• CAN та інші протоколи комерційного транспорту.

З’єднання між планшетом і VCI виконується через Bluetooth, Wi-Fi, Ethernet або USB.

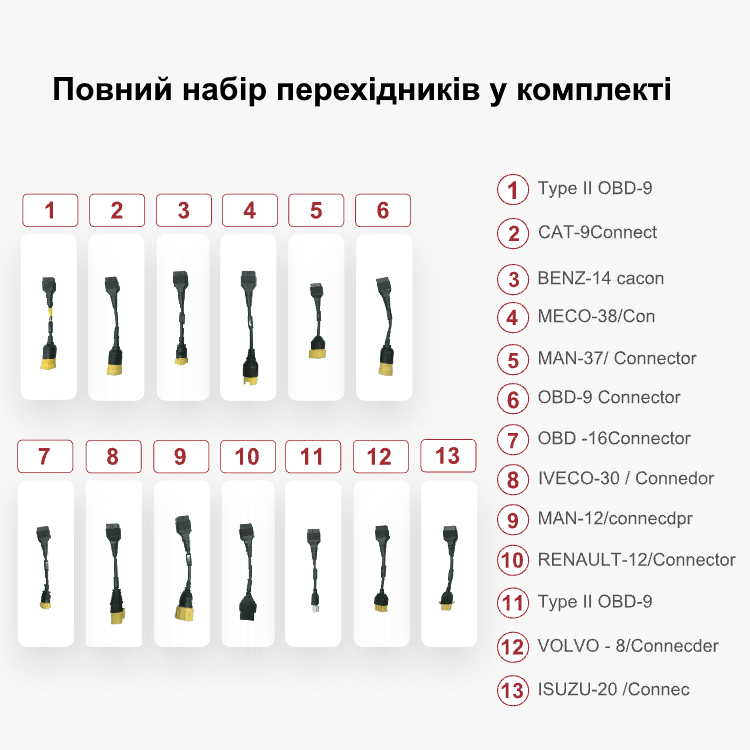

Комплект перехідників

До комплекту входять адаптери для різних поколінь вантажної та спеціальної техніки:

• Type II OBD-9;

• OBD-6;

• OBD-9;

• CAT-9;

• OBD-16;

• Mercedes-Benz 14-pin;

• Iveco 30-pin;

• Iveco 38-pin;

• MAN 12-pin;

• MAN 37-pin;

• Renault 12-pin;

• Isuzu 3-pin;

• Isuzu 20-pin;

• Volvo 8-pin.

Діагностичний планшет

ThinkTool Master CV обладнаний:

• 10-дюймовим сенсорним дисплеєм;

• операційною системою Android 10;

• процесором із частотою 2,0 ГГц;

• 4 ГБ оперативної пам’яті;

• вбудованою пам’яттю 128 ГБ;

• акумулятором місткістю 12 600 мА·год;

• основною камерою 8 Мп;

• модулями Wi-Fi та Bluetooth.

Міцний прогумований корпус захищає планшет під час щоденного використання в умовах автосервісу.

Підключення додаткових модулів

Можливості комплексу можна розширити за допомогою додаткового обладнання Thinkcar:

• відеоендоскопа;

• тестера акумуляторів;

• автомобільного осцилографа;

• тепловізора;

• модульного принтера;

• робочого LED-ліхтаря.

Додаткові модулі купуються окремо.

Оновлення

У комплект входять 24 місяці безкоштовних оновлень програмного забезпечення для комерційного транспорту. Оновлення завантажуються через Wi-Fi.

Після завершення безкоштовного періоду встановлене програмне забезпечення продовжує працювати. Подальше продовження оновлень придбавається окремо.

Комплектація

• планшет Thinkcar ThinkTool Master CV;

• модуль ThinkDiag HML VCI;

• код активації;

• кабель живлення;

• адаптери живлення EU, US та UK;

• кабель Ethernet;

• основний діагностичний кабель;

• комплект кабелів і перехідників для комерційної техніки;

• захисний кейс;

• посібник користувача;

• гарантійний талон.

Термін безкоштовних оновлень — 24 місяці. Гарантійний термін — 24 місяці.
